L’embrayage est un élément esssentiel dans le fonctionnement des tracteurs agricoles, jouant un rôle crucial dans la transmission de la puissance du moteur aux roues. Comprendre son fonctionnement, ses composants, ainsi que les différents types d’embrayages disponibles, est essentiel pour tout utilisateur de tracteur. Cet article se propose d’explorer en profondeur l’embrayage des tracteurs agricoles, en abordant ses spécificités, son entretien, et les meilleures pratiques pour en maximiser la durée de vie.
Les bases de l’embrayage
L’embrayage est un dispositif mécanique qui permet de connecter ou de déconnecter le moteur de la transmission. Il est essentiel pour le démarrage, le changement de vitesses et l’arrêt du tracteur sans éteindre le moteur. En général, l’embrayage fonctionne en utilisant la friction entre plusieurs composants pour transmettre la puissance.
Composants principaux
L’embrayage d’un tracteur est constitué de plusieurs éléments clés :
- Volant moteur : Fixé à l’arrière du moteur, il tourne en synchronisation avec celui-ci.
- Disque d’embrayage : Situé entre le volant moteur et le mécanisme de pression, il est essentiel pour la transmission de la puissance.
- Mécanisme de pression : Responsable de l’application de pression sur le disque d’embrayage.
- Plateau de pression : Il exerce une pression sur le disque d’embrayage pour assurer le contact avec le volant moteur.
- Palier de butée : Sert de point d’appui pour le mécanisme de pression.
Fonctionnement de l’embrayage
Le fonctionnement de l’embrayage peut être divisé en deux étapes principales : la mise en marche du tracteur et le changement de vitesses.
- Mise en marche : Lorsque le moteur est démarré, le conducteur appuie sur la pédale d’embrayage pour désengager l’embrayage, permettant ainsi au moteur de tourner sans entraîner les roues.
- Changement de vitesses : Pour changer de vitesse, le conducteur appuie à nouveau sur la pédale d’embrayage, ce qui permet de déconnecter le moteur de la transmission. Une fois le changement effectué, il relâche la pédale pour réengager l’embrayage.
Types d’embrayages
Il existe plusieurs types d’embrayages utilisés dans les tracteurs agricoles, chacun ayant ses propres caractéristiques et avantages.
Embrayage à friction
L’embrayage à friction est le type le plus courant. Il utilise la friction entre le volant moteur et le disque d’embrayage pour transmettre la puissance. Ce type d’embrayage est simple et efficace, mais il peut s’user rapidement si mal utilisé.
Embrayage à disque humide
Ce type d’embrayage utilise un liquide pour réduire l’usure entre les surfaces de contact. Cela permet une meilleure dissipation de la chaleur et prolonge la durée de vie de l’embrayage. Les embrayages à disque humide sont souvent utilisés dans des applications nécessitant une puissance élevée.
Embrayage à disque sec
Contrairement à l’embrayage à disque humide, l’embrayage à disque sec ne nécessite pas de lubrification. Il fonctionne par pression hydraulique et est généralement plus léger et moins coûteux, mais peut être plus sujet à l’usure.
Embrayage à friction céramique
Les embrayages à friction céramique sont conçus pour offrir une résistance accrue à l’usure. Ils sont souvent utilisés dans des applications où des températures élevées sont générées, comme dans les tracteurs puissants.

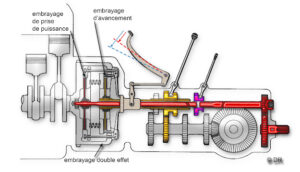

L’embrayage de prise de force : le second embrayage du tracteur
Un tracteur agricole ne possède pas un seul embrayage, mais souvent deux fonctions d’embrayage distinctes : l’embrayage d’avancement, qui transmet la puissance aux roues, et l’embrayage de prise de force (PDF), qui entraîne les outils attelés — broyeur, presse, épandeur, rotavator.
Selon les modèles, ces deux fonctions sont assurées par un embrayage bi-disque (un seul mécanisme, deux étages commandés séparément) ou par deux embrayages indépendants. Le bi-disque équipe la majorité des tracteurs anciens et de moyenne puissance : un premier disque gère l’avancement, un second la prise de force. Sur les tracteurs récents, la prise de force est souvent commandée par un embrayage multidisque à bain d’huile, actionné hydrauliquement.
L’embrayage de prise de force subit des contraintes sévères : il encaisse des à-coups de couple importants au démarrage des outils à forte inertie. Résultat : ses garnitures s’usent parfois plus vite que celles de l’embrayage d’avancement, et un patinage de la PDF (régime moteur qui monte sans que l’outil suive) est un signe d’usure à ne pas ignorer.
Bon à savoir : sur un embrayage bi-disque, les deux disques se remplacent — ou se regarnissent — généralement en même temps, puisque la dépose de l’ensemble représente l’essentiel du coût de main-d’œuvre.
Importance de l’entretien
Un entretien régulier de l’embrayage est crucial pour garantir son bon fonctionnement et prolonger sa durée de vie. Voici quelques conseils pratiques :
Vérification régulière
Il est essentiel de vérifier régulièrement l’état de l’embrayage. Cela inclut l’examen des disques d’embrayage pour détecter toute usure ou dommage.
Lubrification
Pour les embrayages à disque humide, il est important de s’assurer que le liquide de lubrification est à un niveau adéquat. Cela aide à réduire l’usure et à maintenir une performance optimale.
Sensibilisation des opérateurs
Les opérateurs doivent être formés pour utiliser l’embrayage correctement. Des habitudes telles que ne pas laisser le pied sur la pédale d’embrayage pendant le travail peuvent prévenir une usure prématurée.
Pratiques recommandées pour prolonger la durée de vie de l’embrayage
Utilisation appropriée
Il est crucial d’utiliser l’embrayage de manière appropriée. Par exemple, lors du démarrage, il est conseillé de relâcher la pédale d’embrayage doucement pour éviter des à-coups.
Régime moteur
Conduire le tracteur à un régime moteur inférieur à celui de travail peut réduire l’usure de l’embrayage. Cela permet de minimiser la friction entre les composants.
Manœuvres prudentes
Lors des manœuvres, il est recommandé de réduire le régime moteur pour éviter une usure excessive. Cela est particulièrement important lors de l’utilisation d’outils qui nécessitent une certaine puissance.
Détection des problèmes d’embrayage
Il est important de savoir détecter les signes de problèmes d’embrayage. Voici quelques indicateurs à surveiller :
Bruits inhabituels
Des bruits étranges lors de l’utilisation de l’embrayage peuvent indiquer un problème. Cela peut inclure des grincements ou des cliquetis.
Difficulté à changer de vitesse
Si le changement de vitesse devient difficile, cela peut être le signe d’un embrayage usé ou mal ajusté.
Vibrations excessives
Des vibrations excessives lors de l’utilisation peuvent également indiquer un problème avec l’embrayage ou d’autres composants de la transmission.

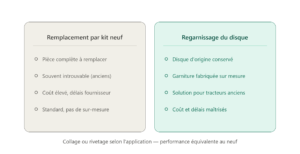

La garniture d’embrayage de tracteur : remplacer ou regarnir ?
La garniture est la matière de friction fixée sur le disque d’embrayage. C’est elle qui s’use, pas le disque lui-même. Quand elle atteint sa limite d’usure — patinage, odeur de brûlé, pédale au comportement modifié — deux options existent.
Le remplacement par un kit neuf est la solution standard quand le tracteur est récent et le kit disponible. Mais pour de nombreux tracteurs, elle se heurte à un obstacle : les kits d’embrayage de tracteurs anciens (Someca, Renault, Massey Ferguson, Fordson, IH des années 50 à 80…) sont fréquemment introuvables ou vendus à des prix dissuasifs.
Le regarnissage d’embrayage consiste à conserver le disque d’origine et à remplacer uniquement la garniture usée par une garniture neuve, fixée par rivetage ou par collage selon l’application. C’est la solution adaptée quand :
| Situation | Pourquoi le regarnissage s’impose |
|---|---|
| Tracteur ancien ou de collection | Kit neuf introuvable sur le marché |
| Disque en bon état mécanique | Inutile de remplacer une pièce saine |
| Embrayage spécifique (bi-disque, PDF, diamètre inhabituel) | Fabrication de garniture sur mesure possible |
| Flotte agricole, coûts maîtrisés | Regarnissage moins cher qu’un kit complet |
Les garnitures d’embrayage agricoles modernes sont sans amiante, en matériaux organiques tissés ou moulés choisis selon le couple à transmettre et les conditions d’utilisation. Un disque regarni dans les règles de l’art offre des performances équivalentes à un disque neuf.
FAQ : vos questions sur l’embrayage de tracteur
Comment savoir si l’embrayage de mon tracteur est usé ?
Trois signes principaux : le patinage (le régime moteur monte mais le tracteur n’accélère pas proportionnellement, surtout en côte ou sous charge), une pédale dure ou un point de patinage très haut, et des difficultés à passer les vitesses. Une odeur de brûlé après un effort prolongé confirme une garniture en fin de vie.
Comment changer l’embrayage d’un tracteur agricole ?
L’opération impose de désaccoupler le tracteur en deux (séparation moteur/transmission) ou de déposer le moteur selon les modèles — un chantier lourd qui nécessite un pont ou des chandelles adaptées et un outillage de centrage. C’est précisément parce que la main-d’œuvre représente l’essentiel du coût qu’il faut monter un disque fiable : neuf quand il existe, regarni sur mesure quand le kit n’est plus disponible.
Comment régler un embrayage de tracteur ?
Sur les embrayages à commande mécanique, le réglage porte sur la garde de la pédale : un jeu libre (généralement 20 à 40 mm, se référer au manuel du tracteur) doit subsister avant que la butée n’entre en contact avec le mécanisme. Une garde insuffisante fait patiner l’embrayage en permanence et détruit la garniture ; une garde excessive empêche de débrayer complètement.
Comment décoller un embrayage de tracteur bloqué ?
Après un long stationnement, le disque peut adhérer au volant moteur par oxydation. Méthodes classiques : démarrer moteur en marche, vitesse engagée et pédale enfoncée sur terrain dégagé, ou faire chauffer l’embrayage par une succession de démarrages retenus au frein. Si le disque ne se libère pas, la dépose est inévitable — c’est l’occasion de contrôler l’état de la garniture, souvent dégradée par l’humidité.
Peut-on regarnir un disque d’embrayage de tracteur ancien ?
Oui, c’est même le cas d’usage le plus fréquent du regarnissage agricole. Tant que le disque (moyeu, ressorts d’amortissement, cannelures) est en bon état, la garniture se remplace, y compris sur des diamètres et épaisseurs qui ne sont plus fabriqués en série.
L’expertise Aubertin Frein pour vos embrayages agricoles
Depuis 1972, Aubertin Frein regarnit les embrayages et les freins de tracteurs et machines agricoles dans son usine du Havre. Notre atelier fabrique des garnitures d’embrayage sur mesure — moulées, tissées ou pressées selon l’application — et les fixe par collage ou rivetage sur vos disques d’origine, y compris pour les embrayages bi-disques, les prises de force et les modèles anciens dont les kits ont disparu du marché.
Vous avez un disque d’embrayage de tracteur à regarnir ou une garniture introuvable ? Contactez notre équipe pour un diagnostic et un devis.
L’embrayage tout comme les freins des tracteurs agricoles est un élément essentiel qui nécessite une attention particulière. En comprenant son fonctionnement, en identifiant les différents types d’embrayages et en suivant des pratiques d’entretien appropriées, les utilisateurs peuvent prolonger la durée de vie de leur équipement et garantir un fonctionnement efficace. Une bonne formation des opérateurs et une sensibilisation aux meilleures pratiques sont également cruciales pour éviter des problèmes coûteux et assurer la durabilité des tracteurs agricoles.
En somme, un embrayage bien entretenu est synonyme de performance et de fiabilité, deux éléments indispensables pour le succès des opérations agricoles modernes.
